New York 1810/42K/42KS Maniglia per Porte Interne Hoppe

Description

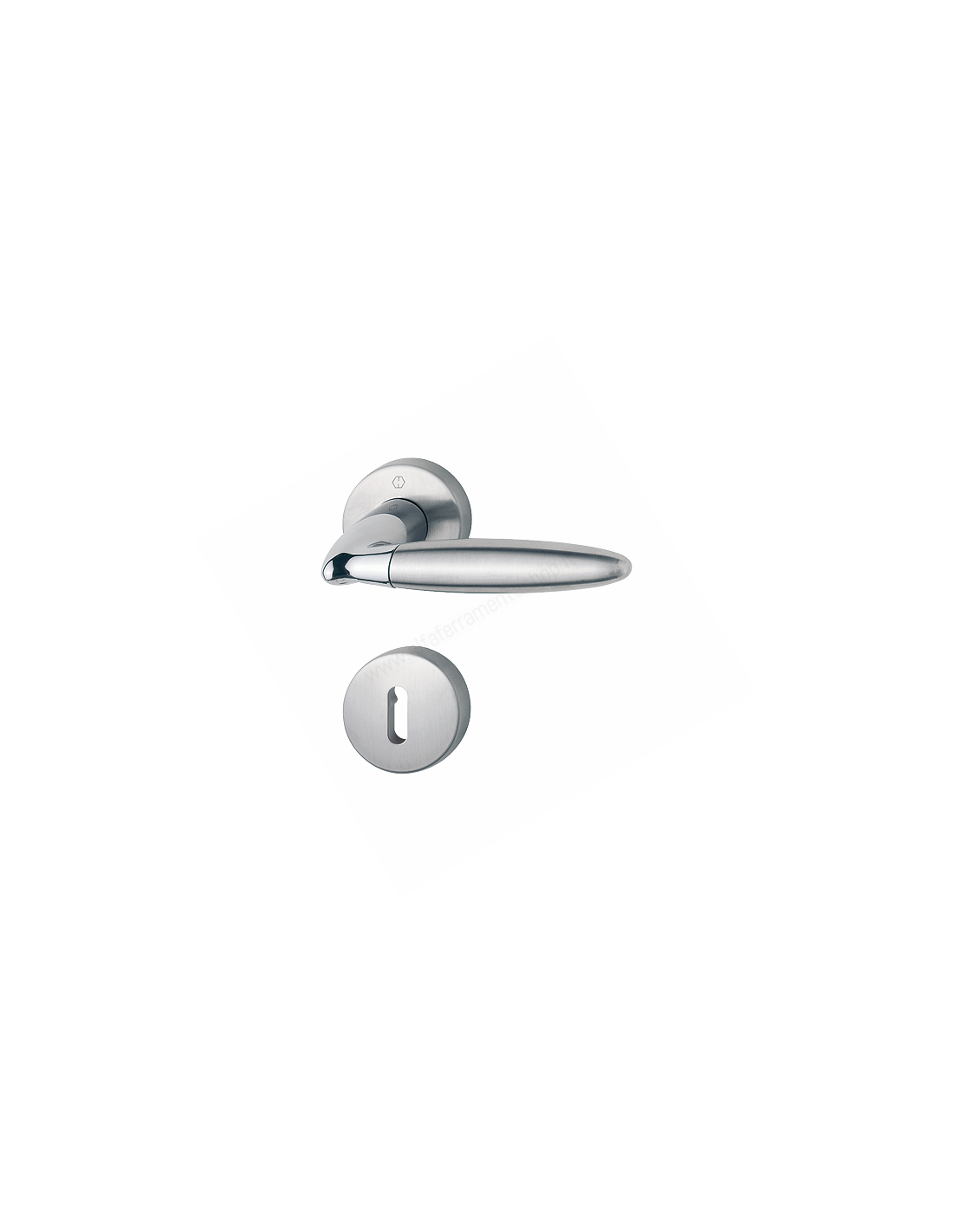

Manigliaper Porte Interne New York Hoppecon rosettae bocchetta tonda.

Manigliain alluminio che si colloca tra lemaniglie moderne.

Contenuto della confezione:

1 coppia di maniglie
2 bocchette per chiave
1 pezzo perno quadro 8 mm
1 confezione viti panel

Specifiche tecniche:

• Certificata secondo la norma DIN EN 1906: 37-0140A, guarnitura per edifici pubblici

• Guida: maniglie sciolte, molle di richiamo ambidestre, anelli di guida esenti da

manutenzione

• Versione: HOPPE Quadro Rapido con quadro pieno HOPPE (versione maschio/

femmina)

• Sottocostruzione: resina

• Fissaggio: coprivite, viti multiuso



Il montaggio delle maniglie secondo metodo tradizionale è composto da molti passaggi, è faticoso e richiede molto tempo. HOPPE New York Quadro Rapido offre pertanto vantaggi a livello di rapidità e semplicità di montaggio. L’affermata tecnica permette il montaggio definitivo delle maniglie con un solo movimento.

Il cuore della tecnica HOPPE New York Quadro Rapido è il meccanismo di bloccaggio nella parte femmina della maniglia. Questo meccanismo blocca il quadro pieno della parte maschio in modo definitivo e senza gioco. Utilizzando un quadro pieno, tutta la coppia viene trasmessa tramite la sezione del quadro stesso. HOPPE Quadro Rapido è un sistema di fissaggio assiale continuo conforme alla norma DIN EN 1906 e applicabile a diversi spessori della porta (entro spessori predefiniti).

Vantaggi:

Fissaggio estremamente veloce della maniglia: riduzione del tempo di montaggio

del 75% circa rispetto al montaggio tradizionale

Non servono viti di fissaggio né perni

– Senza alesaggio filettato

– Non occorre l’allineamento assiale del quadro durante il fissaggio alla parte femmina

  della maniglia

– Non c’è il rischio che le viti di fissaggio o il perno si allentino

Meccanismo di bloccaggio integrato nella parte femmina della maniglia

– Fissaggio delle guarniture senza gioco

– Fissaggio sicuro e duraturo della maniglia

Utilizzo di un quadro pieno HOPPE

– L’applicazione delle forze per la trasmissione della coppia massima viene assorbita

  dalla sezione del quadro pieno

Montaggio assiale delle maniglie conforme alla norma DIN EN 1906

– Utilizzabile per diversi spessori della porta (entro spessori predefiniti)

Smontaggio facile e veloce della guarnitura

– Per es. con la chiave in dotazione o con un cacciavite

Importante

I prodotti con tecnica HOPPE Quadro Rapido non devono essere usati con quadri di altri produttori.

Brevetto

Brevetto europeo EP 1 683 933

HOPPE Quadro Rapido
